近几年，随着智能手机的拍照功能发展飞速，以往数码相机才具备的自动检测对焦、光学变焦、OIS光学防抖等技术如今在手机产品中已经不是稀罕物。特别是OIS光学防抖技术，已成为各手机厂商竞争的重要核心之地，几乎成为了高端旗舰产品的标准配置。

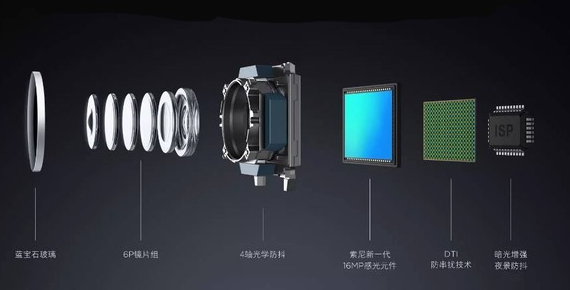

什么是摄像头防抖ois功能？
摄像头防抖ois的加工难度
随着摄像头模组防抖ois功能普及，同时也不断的向现有的加工制造技术提出挑战，摄像OIS模组焊接的生产制造全流程几乎都需要升级与改造。焊点之间的距离越来越小，焊点越来越多，对于温度更为敏感以及焊接过程中的飞溅残留问题等问题变得越发尖锐，由此对生产线的精度、生产厂房的洁净度以及设计精密性要求等将更加严格,精密度也要求的更高。因此摄像头OIS模组行业开启了新轮工艺制造升级，采用了新型激光锡焊技术。
激光锡焊机在焊接手机摄像头过程中无需工具接触，避免了工具与器件表面接触而造成器件表面损伤，加工精度更高,是一种新型的微电子封装与互连技术,可以完美应用于手机防抖摄像头的加工过程，因此，激光锡焊技术在手机摄像头的核心器件生产中有着极为广泛的应用前景。

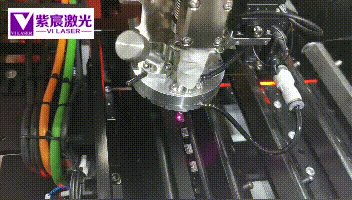

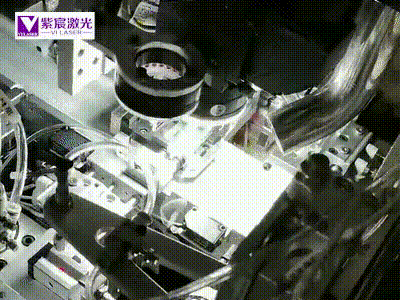

紫宸激光摄像头防抖OIS模组激光锡焊解决方案
针对这些难题，紫宸激光结合近十年丰富焊接经验及摄像头行业的加工特点，创新性的为手机摄像头企业提供了采用紫宸自主研发的激光锡焊系统进行摄像头防抖OIS模组焊接的专业解决方案，有效克服焊后产品变形大、易损坏内部元器件等问题，进一步提升了产品的焊接质量和良品率，并将产能效率提高2倍以上，目前在国内许多手机摄像头厂家中均有使用。

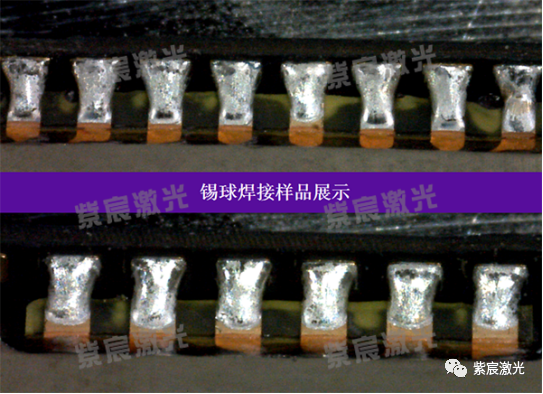

适合防抖OIS模组激光焊接的结构
pad与pin之间的间隙不大于0.2mm。此间隙越小越好，且一致性要好。
pad与pin的表面所用材料镀金、镀铜，不能是不锈钢镀锡。
pad不需要加锡处理。
同一侧的pin、pad的尺寸尽量保持一致，适合一次性焊接。
pad的宽度不小于0.4mm，pin的宽度不小于0.3mm。
pad与pad、pin与pin与其 之间的塑料表层的颜色尽量分明。因为自动化焊接时要靠视觉定位，颜色分明更易于特征点的抓取。
pad、pin上无黑胶及其它影响特征点抓取或焊接的杂物。

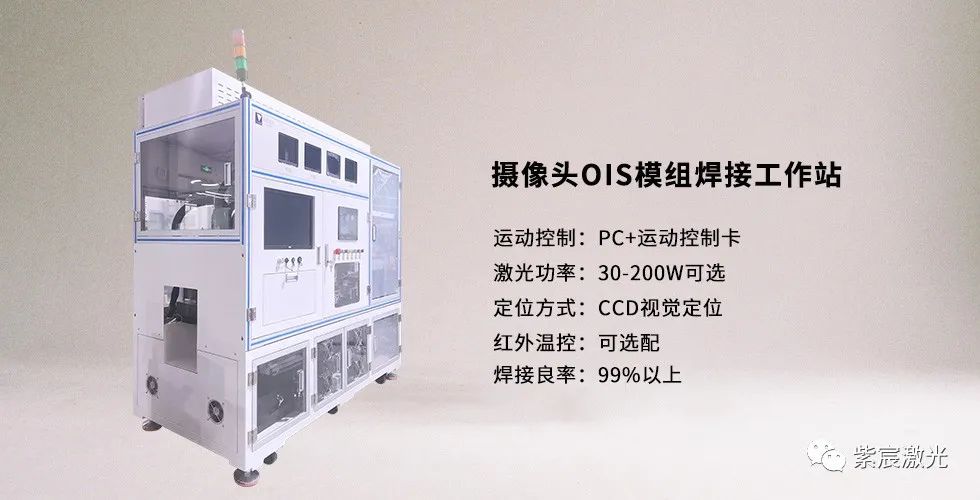

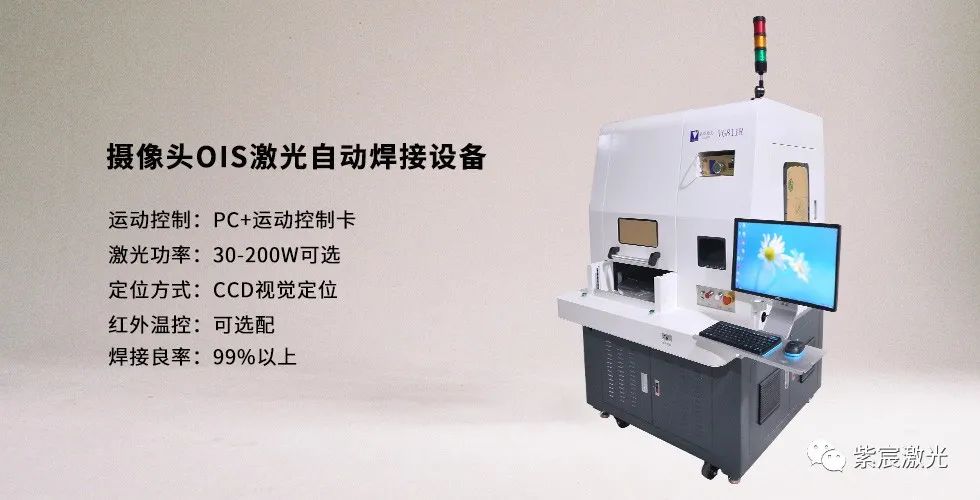

专业的自动化产线服务能力
