发布时间： 2021-11-29 10:18:30来源：深圳市光学光电子行业协会

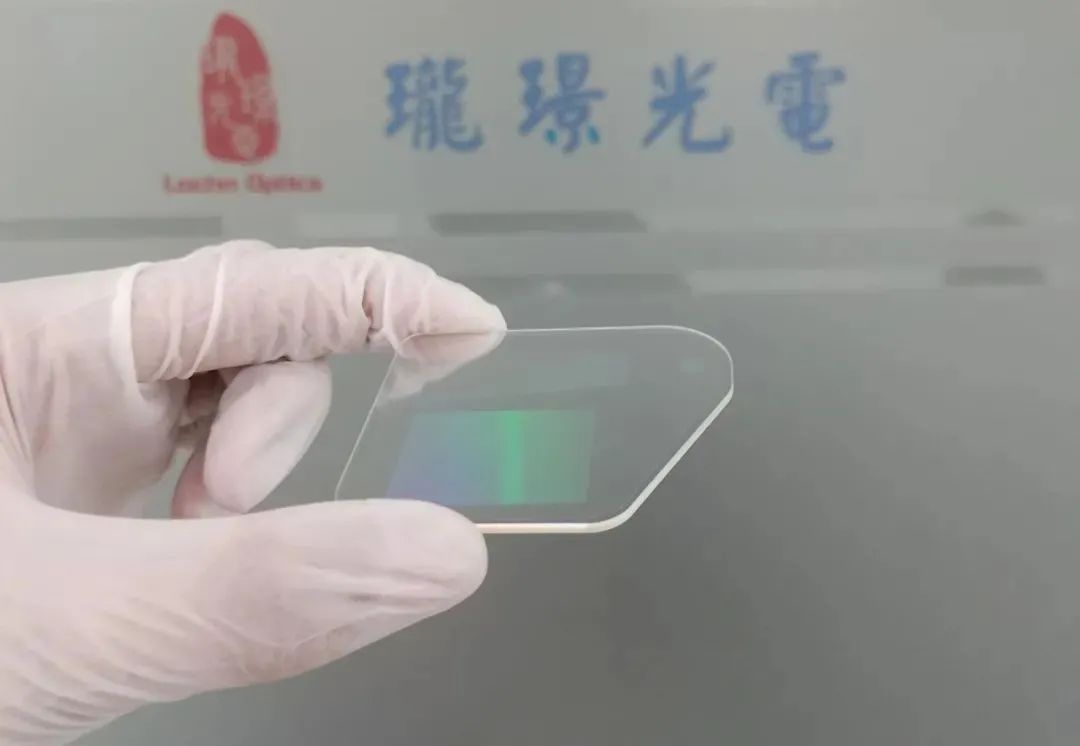

近日，深光协副会长单位深圳珑璟光电科技有限公司（简称：珑璟光电）发布衍射光波导，产品型号名为LCE2104H。这是继今年年初推出视场角40度光栅波导样品并宣告其光栅波导产品进入产品迭代设计以及量产化准备阶段之后的第一款量产产品。
LCE2104H的视场角为28°，出瞳距离20mm，眼动范围达到15*12mm，镜片厚度仅为1.4mm，透过率高达85%。产品与其他大体积光学方案相比，轻薄而且可灵活切割处理，在外形上可更贴近眼镜形态，搭配了结构更为紧凑、更为轻量化的光机。
珑璟光电衍射光波导产品研发生产全流程均自主完成，衍射光栅设计依托于自主知识产权，采用自主开发的衍射波导辅助设计软件，自主创新的微光栅结构以及架构设计，与国际一线大厂相比，走出了珑璟光电独有的产品设计路线。产品的生产，如匀胶、压印、固化、切割、组装等工艺流程全部在珑璟光电微纳实验室和深汕生产基地完成，基本实现生产制作过程可控，质量可控，时间周期可控。
珑璟光电从2017年便开始在衍射光波导方向布局，19年投入数千万成立微纳光学实验室，实现衍射光栅产品小批量试产。同时，预计今年年内，位于深汕特别合作区的珑璟光电生产基地全新的衍射光波导生产线将建设完成，在现有的小批量量产试产上，衍射光波导的产能将提升至K级每月。
衍射波导的加工工艺中，第一步需要通过半导体的微纳米加工工艺在硅基底上通过电子束曝光和离子刻蚀制成母版，为全面实现衍射波导生产制作全流程全工艺的自主可控，珑璟光电将进一步加大投入，购入母版制作加工的相关设备，引进更多微纳高精尖人才。
珑璟光电作为行业内为数不多同时专注于阵列光波导、衍射光波导的研发和生产的高科技光电技术公司，在阵列光波导的产品方向上已取得了明显优势地位。在衍射光波导产品方向上，无论是从研发设计、生产加工，还是人才积累和培养，珑璟光电在衍射波导的布局也已取得了显著成绩！在产业化的道路上，同样会建立优势地位。
1. 珑璟在衍射光波导的布局：
a) 团队研发和技术能力超群：
i. 珑璟光电的AR光学理论基础雄厚、拥有较强的光学设计和逆向光子优化设计能力，具备十余年光学领域科研经验、在衍射光学和光学设计领域均有建树。团队的学术研究成果在包括Nature communication, Optics Letters、Applied optics , Optics Express、Journal of Optics、光学学报、中国激光等国内外知名光学期刊发表。是Optica，Optics Express, Applied Optics等期刊审稿人。
ii. 珑璟欧洲研究中心团队拥有10年衍射光学经验。团队在Journal of physical Chemistry C，Optics Letters, Optics and Lasers in Engineering等刊物上发表文章多篇，是Optica，Optics Express等期刊审稿人，参与过欧盟科学研究项目2项。
b) 衍射光波导产品研发积累：设有700平的衍射光波导微纳光学实验室、有纳米压印实验线，同时规划有纳米压印量产线、电子束曝光设备和刻蚀设备，电镜检测设备等半导体光刻设备，目的是打通全部环节的衍射光栅波导加工和检测产线；目前有团队专注于衍射光波导产品研发设计。
c) 自主开发的衍射光波导设计工具软件：珑璟光电开发有专用的光栅结构全电磁矢量分析软件和衍射光栅波导设计软件，这两款软件目前已经深度应用并成功用于设计衍射波导模组的工业开发。

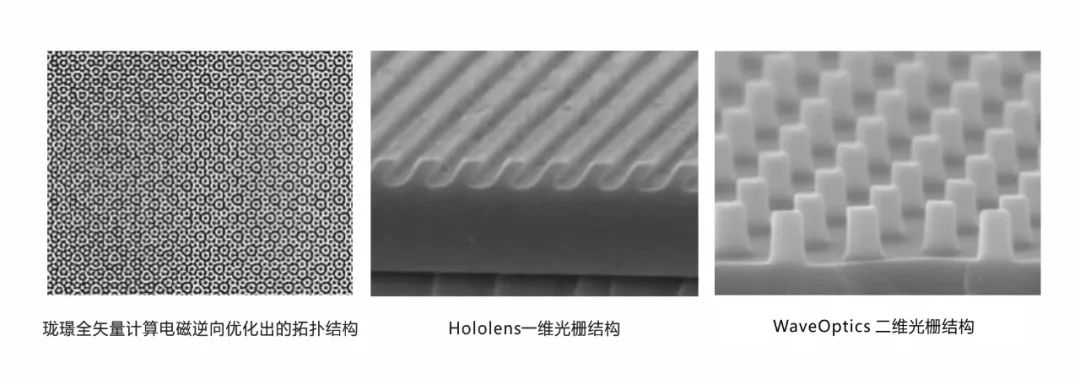

d) 衍射光波导专利布局情况：珑璟光电目前主要布局在两个方面，一是创新的光栅波导微结构，突破现有的常用的光栅波导微结构；二是创新的光栅波导架构设计，因为目前光栅波导使用的架构有两种，以微软为代表的一维光栅方案，和以WaveOptics为代表的二维光栅方案，珑璟光电在积极探索第三种特有的结构，并积极部署了相关发明专利。这个就是全矢量计算电磁逆向优化出来的一种拓扑结构，相比一维和二维光栅能够获取更好的视场均匀性和Eyebox均匀性。
i. 持续跟进海外技术动态，依托珑璟欧洲的研究中心，进一步加大落实欧洲高校的合作，同时加强国内产业化的能力。
ii. 争取国外完成原理性问题突破后，在12个月内做出类似效果的产品，并且依托国内产业化能力和客户基础，加大光栅产品的迭代和产业化，拿下更多的客户。
iii. 针对前沿的技术如体全息和超表面等，持续保持关注和跟进，并已布局相关专利，来判断他们可产业化的时间点，去做产业化相关的准备工作。
2. 纳米压印流程介绍：

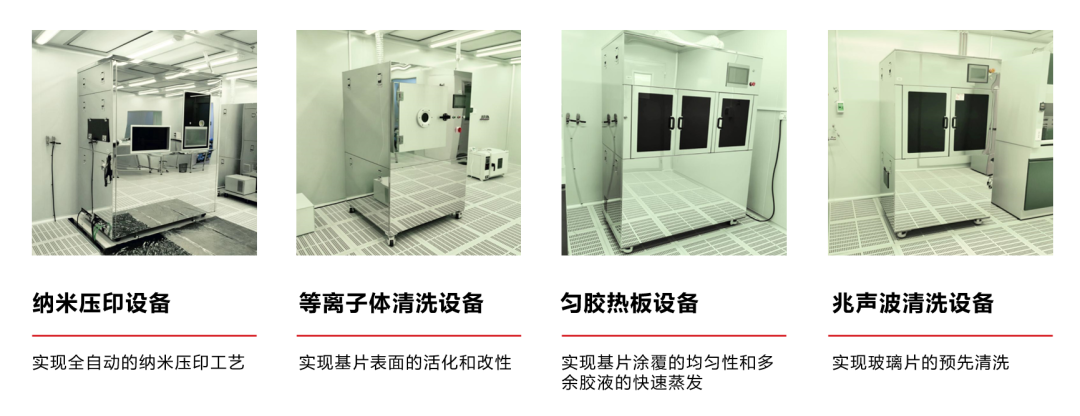

3. 纳米压印设备：

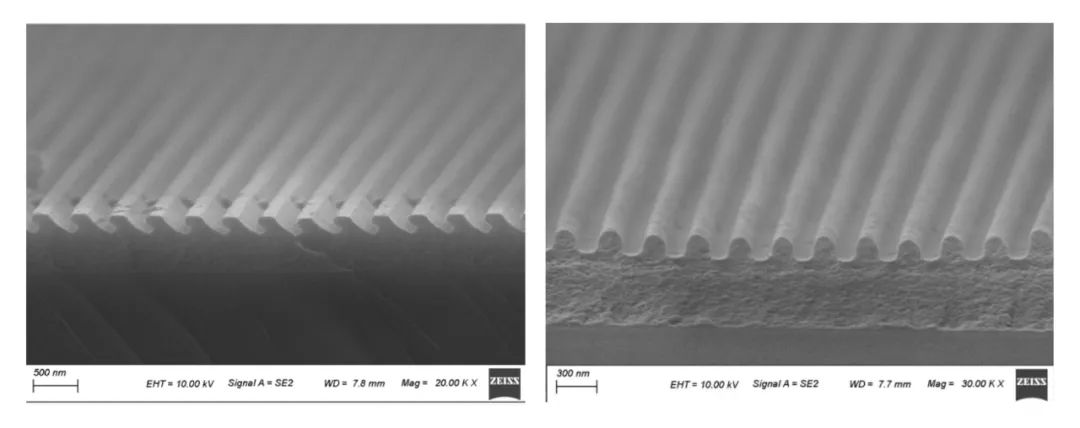

4. 纳米压印进度：
5. 自研发工具软件：

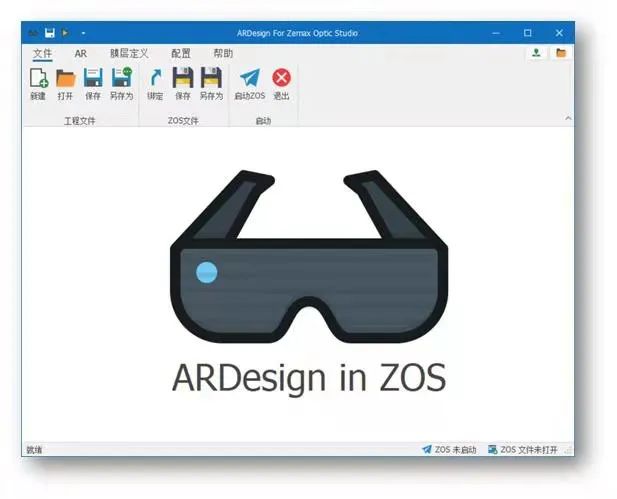

ARDesign 操作区示意图

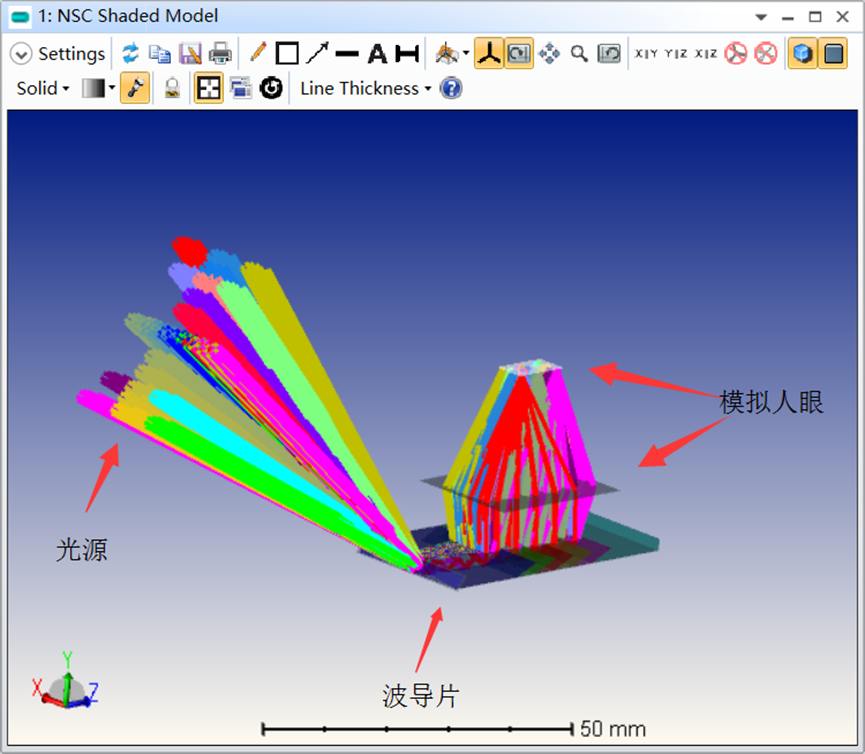

建模实例图
自研光波导设计软件专利
来源：珑璟光电
